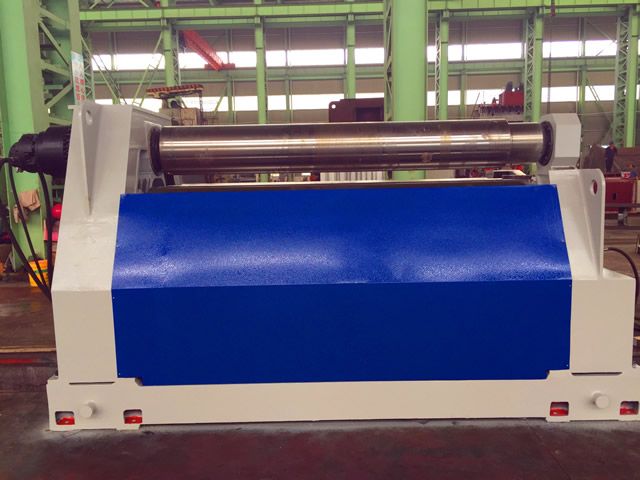

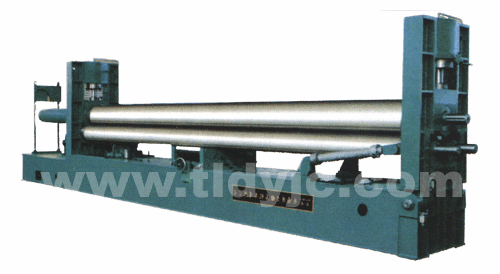

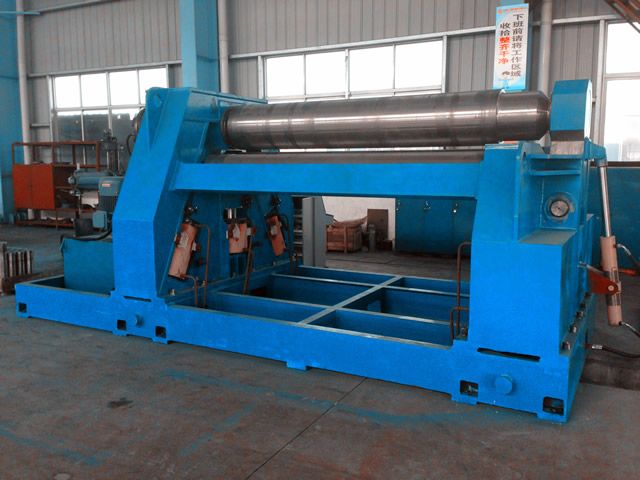

三輥卷板機是根據三點成圓的原理，利用工件相對位置變化和旋轉的運動使板材產生連續的塑性變形，以獲得預定形狀的工件。卷板機由于使用的區域不同，種類也不同。從輥數上分為三輥卷板機和四輥卷板機。三輥又分對稱式三輥卷板機，水平下調式三棍卷板機，弧線下調式卷板機，上輥多用式三輥卷板機，液壓數控卷板機。從傳動上分機械式和液壓式。
三輥卷板機適用于卷板厚度在50mm以上的大型卷板機，兩下輥下部增加了一排固定托輥，縮短兩下輥跨距，從而提升卷制工件精度及機器整體性能。它普遍使用于造船、鍋爐、航空、水電、化工、金屬結構及機械制造行業。適合用于金屬板材的彎曲變形，可卷制圓形，弧形和一定范圍內的錐形工件，并有板材端部預彎功能。三輥卷板機的布局型式為三輥對稱式，上輥在兩下輥中間對稱位置作垂直升降活動，三輥卷板機的兩個下輥為主動輥可水平移動，三輥卷板機上輥為從動輥可上下移動，移動方式有機械式和液壓式，傳動軸均采用萬向連軸器連接。
延申閱讀：
順便我們來談?wù)劸戆鍣C(jī)的一些常見危險因素的控制措施：
(1)設備接地，照明采用穩定電壓。
(2)楔子、銷子不能突出表面。
(3)用用工具，帶護目鏡。
(4)尾部安防彎裝置及設料架。
(5)卷板機的零部件裝卡。
(6)及時維修穩定防護、保護裝置。
(7)選用合格砂輪，裝卡正確。
(8)增加檢查，避免違章現象，穿戴好勞動防護用品。
|
